ZW8-12(G)M系列户外高压永磁式真空断路器

概述
       ZW8-12(G)M型户外高压永磁真空断路器(以下简称断路器)，是额定电压12kV、50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。
       本断路器采用立柱型、干式结构、绝缘可靠，免维护，设备可实现快速分合闸操作并可快速切除故障区域，产品采用内置式电压互感器，无需用户另外提供电源，便于用户安装方便，特别适用于频繁操作场所的要求。适于检修、维护能力弱的地区使用。


产品主要特性
       环氧树脂固体绝缘、无油、无SF6、对环境无危害
       真空开断、纵向磁场灭弧、稳定可靠
       进口户外专用型环氧树脂、耐紫外线、防闪络，不易老化
       永磁操作机构，免维护，可长期可靠工作
​​​​​​​       机械寿命长
​​​​​​​       结构紧凑、体积小、重量轻，便于安装和运输
​​​​​​​       箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
​​​​​​​       采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
​​​​​​​       可配FTU实现远方控制、实现配网电动化功能。

使用环境条件
​​​​​​​       ◇ 周围空气温度：-40℃～+40℃；
​​​​​​​       ◇ 海拔高度：不超过2000m；
​​​​​​​       ◇ 周围空气可以受到轻微尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
​​​​​​​       ◇ 风速不超过34m/s(相当于圆柱表面上的700Pa) ；
​​​​​​​       ◇ 来自开关设备和控制设备局部的振动或地动是可以忽略的；
​​​​​​​       ◇ 污秽等级：Ⅲ级。

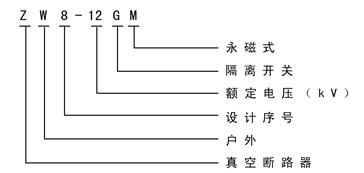

型号及含义

主要技术参数

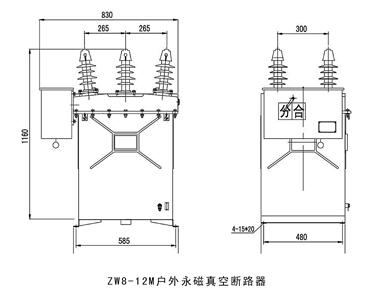

产品主体机构图
​​​​​​​
