概述
本产品由组合互感器和仪表箱两大部分组成。本型产品电压、电流互感器采用真空全封闭浇注，产品具有性能稳定，容量大，准确度高等优点，是理想的户外干式计量产品。组合互感器由两只单相电压互感器(PT)及两只电流互感器(CT)组成。PT、CT均为电磁式，成一字形排列。固定在底板上，互感器的铁芯全部采用晶粒取向的条形优质冷轧硅铜片叠成。两只PT的绕组采用V/V联结组成三相测量装置。两只CT的一次绕组分别与电网A、C相串连。
使用环境条件
◇环境温度：周围空气温度上限值不超过±40℃；
◇海拔高度：安装地点的海拔高度不超过1000m；
◇相对湿度：日平均不大于95%，月平均不大于90%；
◇风压不超过700Pa(相当于风速为34m/s)；
◇无火灾、爆炸、严重污秽、化学腐蚀和剧烈震动场所。
电压部分技术参数
|
型号
|
额定一次电压（kV）
|
设备最高电压（kV）
|
额定二次电压（V）
|
准确级次与额定二次负荷
00SΦ=0.8（滞后）（VA） |
最大输出容量（VA）
|
一次工频耐压（kV）
|
||
|
0.2
|
0.5
|
1
|
||||||
|
JLSZ-6W
JLSZ-12W 两元件 |
6
|
7.2
|
100
|
20
|
30
|
50
|
320
|
32
|
|
10
|
12
|
20
|
30
|
50
|
460
|
38
|
||
|
JLSZ-6W
JLSZ-12W 三元件 |
6/√3
|
7.2
|
100/√3
|
20
|
30
|
50
|
320
|
32
|
|
10/√3
|
12
|
400/√3
|
20
|
30
|
50
|
460
|
38
|
|
电流部分技术参数
|
额定一次电流（双变比结构）（A）
|
额定二次电流（A）
|
准确级与额定二次复合（VA）
|
FS倍数
|
IS热稳定电流倍数
|
动稳定电流倍数
|
|||
|
0.2S
|
0.2
|
0.5S
|
0.5
|
|||||
|
10-20,20-30,30-40,40-60,50-75,50-100,75,-150
|
5
|
10
|
10
|
15
|
15
|
5.10
|
150
|
292.5
|
|
150-200,200-300,300-400,300-600,400-600
|
80
|
156
|
||||||

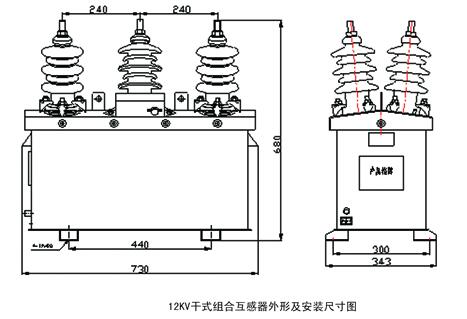

产品主机机构图
