户外高压真空断路器

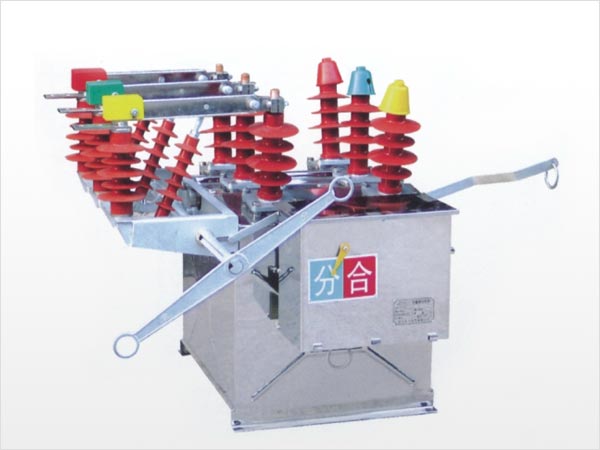

ZW8-12型户外真空断路器

浏览次数:

产品概述:
       ZW8—12系列真空断路器为额定电压12KV,三相交流50H:的户外高压开关设备,主要用来开断关台农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相工箱式,三相真空灭弧式置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
ZW8—12G是由ZW8—12断路器与隔离开关组合而成的,称为组合断路器,可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种。

主要技术参数:

序号 名称     单位 数据
1 额定电压 KV 12
2 额定绝缘水平 1min工频耐压 干试 42
湿试 34
雷电冲击耐压(峰值) 75
3 额定电流 A 630(1250)
4 额定短路开断电流 KA 20
5 额定操作顺序   分0.3S-各分-180S-合分
6 额定短路开断电流开断次数 30
7 额定短路关合电流(峰值) KA 50
8 额定峰值耐受电流
9 额定短时耐受电流 20
10 额定短路持续时间 s 4
11 分闸时间(分励脱扣) 最高操作电压 ms ≤50
额定操作电压
最低操作电压
12 合闸时间 ≤60
13 全开断时间 ≤100
14 燃弧时间 ≤20
15 机械寿命 10000
16 储能电机额定输入功率 W 40
17 额定操作电压及辅助回路额定电压

V

DC220、110、24
AC220、110
18 额定电压下储能时间 s ≤10
19 过电流脱扣器 额定电流 A 5
脱扣电流准确度 % ±10

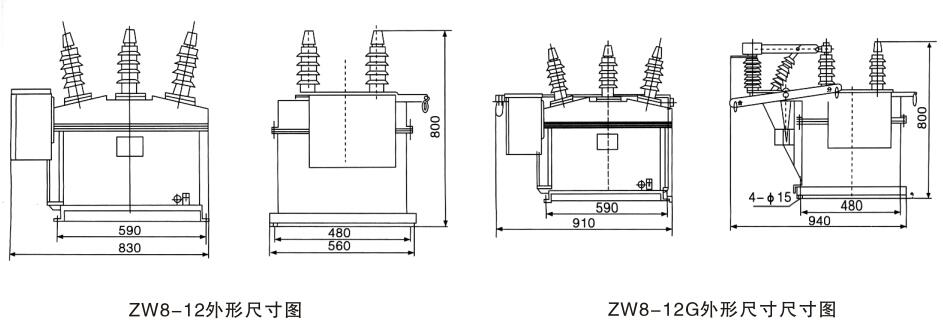

外形及安装尺寸图:
