户外高压真空断路器

ZW20A-12型户外高压真空断路器

浏览次数:

产品概述:

       ZW20A 12是ZW20 12柱上真空断路器改进过的先进产品,它采用成熟的箱式密封结构。内部充以SF6气体,具有良好的密封性能,使之不受外界环境影响,是一种免维护产品。其弹簧操作机构采用直动链条主传动和多级脱扣系统,动作可靠性高,是柱上断路器的佳品。 ZW20A-12较之ZW20-12除密封性能好之外,增加了过流保护,动作计数,机构弹簧储能指示,并配备航空插座作二次电气连接,便于与智能化控制器相结合等功能。

主要技术参数:

序号 名称 单位 数据
1 额定电压 KV 12
2 额定频率 Hz 50
3 额定电流 A 630、1250
4 额定短路开断电流 KA 20、25
5 额定峰值耐受电流(峰值) KA 50、63
6 额定段时耐受电流(4s0 KA 20、25
7 额定短路关合电流(峰值) KA 50、63
8 机械寿命 10000
9 额定电流开断次数 10000
10 额定短路开断电流开算次数 30
11 工频耐压(1min):相间、对地/断口 KV 42/48
12 雷电冲击耐受电压(峰值)相间、对地/断口 KV 75/85
13 二次回路1min工频耐压 KV 2
14 净重 kg 140

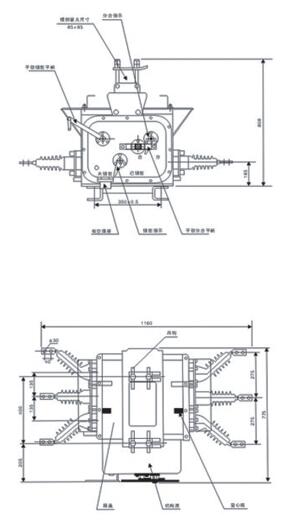

外形及安装尺寸:
